HT QF – ACTIVE POWER FILTER – APF

Un dispositivo HT QF APF è un apparato che «sente» la presenza di correnti armoniche in una rete e genera istantaneamente correnti con fase opposta, annullando di conseguenza gli effetti delle componenti armoniche sulla rete elettrica da controllare.

In pratica legge i valori di «inquinamento armonico» presenti in rete e istantaneamente inietta una corrente uguale ma di senso contrario alle correnti armoniche rilevate; inoltre abbatte drasticamente gli effetti deleteri della presenza di componenti armoniche in una rete elettrica. Lavora su un ampio spettro di armoniche, dalla 2°alla 51°.

Grado di efficacia di abbattimento al 97% (al 100% del carico).

FUNZIONI DEL PRODOTTO

1. Filtraggio armonico: funzione armonica del filtro che può fissare i numeri della compensazione armonica e del tasso di filtraggio
2. Compensazione di potenza reattiva dinamica: funzione di compensazione della potenza reattiva che può impostare il fattore di potenza target (induttivo o capacitivo)
3. Correzione dello squilibrio in tre fasi: funzione di correzione dello squilibrio in tre fasi (compensazione dello squilibrio della potenza attiva) che può essere impostata
4. Modalità di lavoro multipla: ha modalità di lavoro di “priorità del filtro”, “priorità della potenza reattiva”, “solo filtraggio armonico”, “solo compensazione della potenza reattiva”, può scegliere in modo flessibile la modalità di lavoro in base ai dettagli specifici del sistema di distribuzione dell’alimentazione
5. Analisi completa e funzione di visualizzazione: in tempo reale prelevare campioni di corrente e tensione, sistema di analisi armonica, potenza reattiva e potenza attiva e visualizzazione sotto forma di grafico e forma d’onda.

 CARATTERISTICHE PRINCIPALI

• Risparmio energetico efficiente
• Controllo cooperativo DSP multiplo, alta precisione, velocità veloce
• Alto tasso armonico di filtraggio, per bersaglio armonico, il tasso di filtraggio effettivo può essere del 97%
• Può filtrare dalla seconda alla 50a armonica
• Porta RS485, protocollo di comunicazione standard MODBUS RTU, funzione di monitor remoto del computer
• Hanno funzioni di protezione multiple di sovratensione, sovracorrente e sovra-calore
• Funzione record evento storia



PAGINA DI VISUALIZZAZIONE PRINCIPALE HMI

MODELLI DISPONIBILI

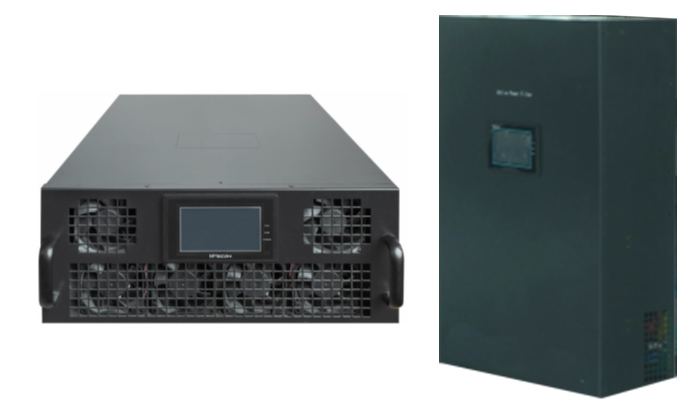

• Moduli Rack anche Wall Mounting
• Cabinet/armadio metallico da 2 o piu’ moduli

Gli HT QF APF hanno funzionalità base che li rende simili ai dispositivi HT SVG e per questo motivo ogni HT QF Active Power Filter ha comunque la possibilità di correggere una determinata quantità di energia reattiva.

Ogni dispositivo HT QF APF è configurabile affinché possa lavorare, oltre che come APF, anche in modalità di correzione della reattiva (SVG).
