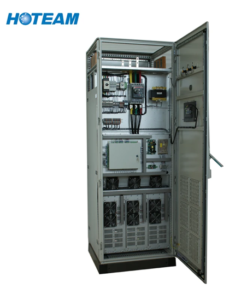

HT SVG – STATIC VAR GENERATOR – SVG

DESCRIZIONE DEL PRODOTTO

STATCOM (compensatore sincrono statico, noto anche come SVG) rappresenta la tecnologia più avanzata nel campo di compensazione della potenza reattiva. Come parte indispensabile dei sistemi di trasmissione ca flessibili (fatti), STATCOM è un dispositivo shunt nella rete elettrica e agisce come fonte di corrente reattiva controllabile per fornire potenza reattiva variabile in risposta al carico corrente reattiva immediatamente e continuamente. Nel frattempo, la funzione di filtrazione armonica può essere eseguita da STATCOM per soddisfare ulteriormente i requisiti del codice di rete. Di conseguenza, un sistema STATCOM, che è in grado di fornire una potenza reattiva dinamica per stabilizzare la tensione del sistema, la correzione PF e la attenuazione armonica, serve da ultima soluzione di qualità dell’alimentazione nella rete elettrica.

In particolare, Hoteam LV HTSVG utilizza IGBTs per formare un convertitore auto-commutato, che è collegato alla rete di alimentazione tramite attuatori di accoppiamento. Regolazione dell’ampiezza e dell’angolo di fase della tensione di uscita sul lato ca del convertitore o solo controllo direttamente della corrente sul lato ca, il circuito può assorbire o generare corrente reattiva richiesta per soddisfare lo scopo della compensazione dinamica della potenza reattiva.

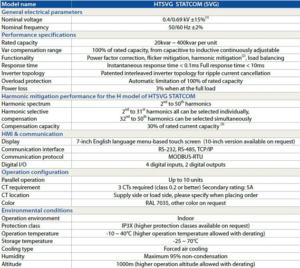

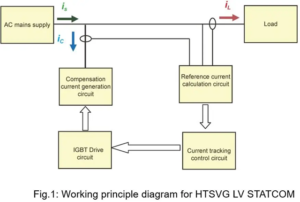

Come mostrato in Fig.1, HTSVG LV STATCOM è composto principalmente dal circuito di calcolo della corrente di riferimento e dal circuito di generazione della corrente di compensazione. Il circuito di calcolo della corrente di riferimento controlla la corrente di carico in tempo reale e converte il segnale di corrente analogica in segnale di corrente digitale, che viene inserito in controller DSP da elaborare. Il controller DSP genera corrente di riferimento estraendo il componente di corrente reattiva e il componente di corrente armonica dal segnale di corrente digitale. In base al valore della corrente di riferimento, il circuito di tracciamento corrente e il circuito di azionamento IGBT invieranno segnali PWM come impulso di guida IGBT, per guidare i moduli di potenza IGBTs o IPM nel circuito di generazione corrente di compensazione. Di conseguenza, la corrente di compensazione, che è dello stesso valore ma la fase invertita della corrente reattiva o armonica del carico, viene generato e iniettato in rete per ottenere una potenza reattiva dinamica e precisa e una compensazione armonica.
